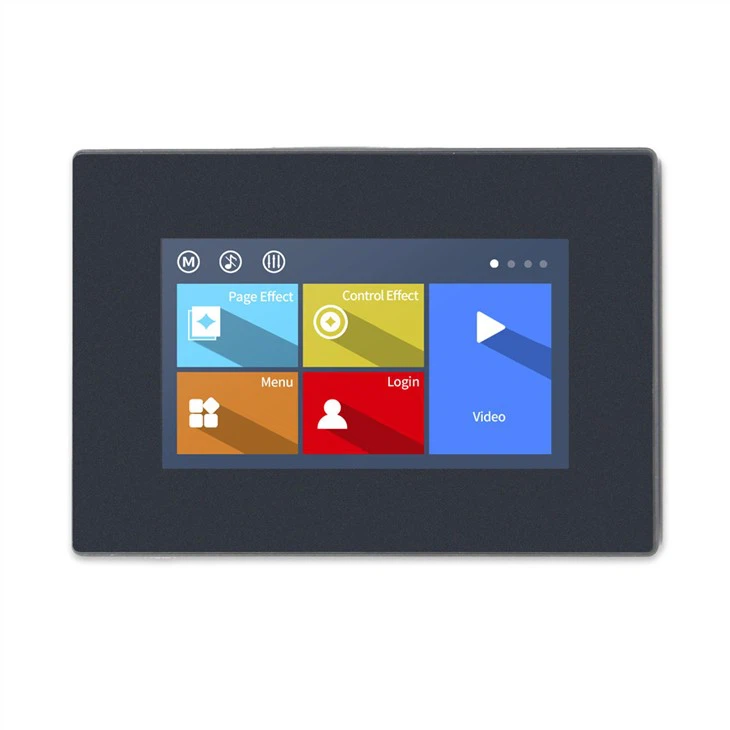

480 × 272 LCD displeja modulis ar skārienekrānu un plati
480 × 272 LCD displeja modulis ar skārienekrānu un plati
Modelis: FT4827X543_011X_Y
Apraksts
Zīmējums:
Produkta modeļa specifikācijas
Produktu sērija | X5 | ||||
Produkta modelis | FT4827X543_011R_Y（R:4-Vadu pretestības skārienekrāns） | ||||
FT4827X543_011C_Y（C:Kapacitatīvs skārienekrāns） | |||||
VA diagonāles izmērs | 4,3 collas | ||||
Kontūras parametri | |||||
Parametri | Dati | Paskaidrojums | |||
Krāsa | 65K（65536） Krāsa | 16 bitu palete 5R6G5B | |||
Izmēri | 139.5（L） ×97.5（W） ×21（H） | FT4827X543_011R_Y | |||
139.5（L） ×97.5（W） ×21（H）） | FT4827X543_011C_Y | ||||
LCD izmērs | 105,50 mm（L） ×67,20 mm（W） | 480×272 pikseļu režīms | |||
Redzamais izmērs（A.A.） | 95,04 mm（L） ×53.{1}}mm（W） | 480×272 pikseļu režīms | |||
Izšķirtspēja | 480×272 pikseļi | Var iestatīt uz 272×480 | |||
Pieskarieties Veids | 4-Vadu Precision Resistive Touch / Capacitive Touch | ||||
Pieskārienu skaits | Vismaz 1 miljons reižu | ||||
Fona apgaismojuma režīms | LED | ||||
Fona apgaismojuma kalpošanas laiks (vidējais) | >30, 000 st | ||||
Spilgtums | 300 niti（FT4827X543_011R_Y） | 100-regulējams spilgtuma līmenis | |||
300 niti（FT4827X543_011C_Y） | 100-regulējams spilgtuma līmenis | ||||
Neto svars | 156.3g（FT4827X543_011R_Y） | ||||
175.0（FT4827X543_011C_Y） | |||||
Elektriskās veiktspējas parametri | |||||
Parametri | Pārbaudes apstākļi | Min | Tipiski | Maks | Vienība |
Darba spriegums | 4.65 | 5 | 6.5 | V | |
Darba strāva | VCC=+5V,ar skaļruņu izvadi | - | 450 | - | Ma |
Miega režīms | 170 | Ma | |||
Ieteicamā darba jauda: 5V 1A DC stabilizēta barošanas avots. | |||||
Interfeisa veiktspējas parametri | |||||
Parametri | Pārbaudes apstākļi | Min | Tipiski | Maks | Vienība |
Seriālās porta pārraides ātrums | Standarta | 2400 | 9600 | 921600 | Bps |
Sērijas izvades līmenis （TXD） | 1. izvads,Izeja{0}}mA | 3.0 | 3.2 | - | V |
Izvade 0,Izeja{0}}mA | - | 0.1 | 0.2 | V | |
Sērijas ievades līmenis （RXD） | 1. izvads,Izeja{0}}mA | 2.0 | 3.3 | 5.0 | V |
Izvade 0,Izeja{0}}mA | -0.7 | 0.0 | 1.3 | V | |
Interfeisa līmenis | 3,3 V/5 V TTL līmenis (vai 232 līmenis) | ||||
Komunikācijas režīms | 8,1,Nav | ||||
Lietotāja interfeiss | 4 Pin_2,54 mm ar fiksatoru | ||||
SD interfeiss | |||||
Izvērsiet IO | 8-way paplašināšana IO IO0-IO7 atbalsta ievadi un izvadi, kontrolē saistīšanas notikumus, IO6-IO7 atbalsta PWM | ||||
RTC | ar RTC | ||||
Atmiņas īpašības
| |||||
Atmiņas klase | Parametri | Tipiski | Vienība | ||
Zibatmiņa | Fonta attēlu uzglabāšanas vieta | 120 | MB | ||
Lietotāja krātuve | EEPROM | 1024 | BAITS | ||
Darbojošā atmiņa (RAM) | Vadības/mainīga uzglabāšanas vieta | 512 | KB | ||
Sērijas komandu buferis | Sērijas komandu buferis | 4096 | BAITS | ||
Audio funkcijas (pēc izvēles)
| |||||
Skaļruņu īpašības | Parametri | Tipiski | Vienība | ||
Jauda | 16 Ω 0.5W | 0.5 | W | ||
Izmēri | Φ40 X 5.2H | Mm | |||
Produkta pielietojumi:
HMI, LCD ekrāna montāža ir plaši izmantota finanšu terminālos, plaša patēriņa elektronikā, pašapkalpošanās terminālos un citās nozarēs. Šis 4,3 collu HMI skārienekrāns ar LCD displeju ir īpaši pielāgots daudzu veidu viedierīcēm.
Mūsu gods un sertifikāti:Head Sun ir sekmīgi izturējis augsto tehnoloģiju uzņēmuma, auditēta piegādātāja un ISO9001 kvalitātes vadības sistēmas novērtējumu.
